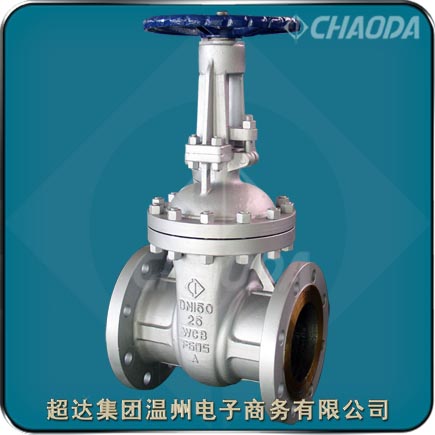

國標手動閘閥

    超達集團專業研制生產公斤級閘閥等閥門產品，超達生產的國標閘閥具有彈性、鋼制閘板結構；閥體閥蓋采用螺柱螺母，壓力自緊式密封結構；中法蘭采用碳鋼，不銹鋼，柔性石墨，金屬環墊等材料的密封墊片；采用手輪傳動、電動、齒輪傳動、鏈輪傳動；閥門有上密封結構，輔助密封；閥座采用鍛造閥座、不銹鋼閥座，密封面堆焊合金等結構特點。所有閘閥均有上密封結構設計，碳鋼閘閥一般設有一個可更換的上密封座，不銹鋼閘閥一般在閥蓋本體上直接加工上密封座或堆焊后加工上密封座。閘閥處在全開位置時，上密封結構能夠可靠密封。但是，根據API 600標準，不建議用戶在閥門承壓時通過上密封實現添加或更換填料的目的。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：Z40H、Z40T1～T8、Z40W、Z40Y

口徑：DN50～DN600
壓力：PN10～PN160
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、齒輪傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江出口名牌

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

國標閘閥產品簡介

    國標閘閥適用于DN50～DN600、PN10～PN160的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，超達集團的國標閘閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。國標閘閥的驅動方式為手動、齒輪傳動、氣動或電動。Z40H國標閘閥一般采用法蘭連接，也可采用對焊連接。

    手動閘閥閥桿采用整體鍛造結構，閥桿較小直徑按照標準規定，閥桿與閘板采用形結構連接，其連接處的強度大于閥桿梯形螺紋處的強度，閥桿與閘板連接處的強度試驗符合API591的規。

   閘板結構：NPS≥2閘閥采用楔式彈性閘板；NPS<2閘閥采用楔式剛性閘板結構閘板。

   閥體與閥蓋連接：Class150～Class900、PN10～PN160閘閥的閥體與閥蓋一般采用雙頭螺柱+螺母連接。Class1500～Class2500閘閥的閥體與閥蓋一般采用壓力自緊密封結構。

   中法蘭密封墊片：Class150、JIS10K、PN10閘閥一般采用碳鋼或不銹鋼＋柔性石墨復合墊片，Class300、JIS20K、PN16～PN100閘閥一般采用不銹鋼+柔性石墨纏繞墊片，Class600閘閥一般采用不銹鋼+柔性石墨纏繞墊片，也可采用金屬環墊，Class900、PN160閘閥一般采用金屬環墊，Class1500～Class2500閘閥一般采用壓力自緊密封結構。

    國標鑄鋼閘閥安裝事項

    1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著;2.各連接部位螺栓，要求均勻擰緊;3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活;4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性;5.用戶在安裝閥門時，必須預留閥門驅動的必要空間;6.驅動裝置的接線須按線路圖進行;7.閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。

國標閘閥特點

    超達研制生產的國標閘閥特點有流體阻力小，適用的壓力、溫度范圍大、重量輕、啟閉省力、介質不受流向影響等。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、GB6D、CE/PED、GB607、GB6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

 1、流體阻力小，密封面受介質的沖刷和侵蝕小。
 2、開閉較省力。
 3、介質流向不受限制，不擾流、不降低壓力。
 4、形體簡單，結構長度短，制造工藝性好，適用范圍廣。

國標鋼制閘閥標準

 設計制造標準：GB/T 12234
 結構長度標準：GB/T 12221
 連接法蘭標準：GB/T 9112～9124、JB/T 74～90、HG/T 20592
 試驗檢驗標準：GB/T 26480

國標閘閥零件部件材料

國標閘閥結構外形尺寸
