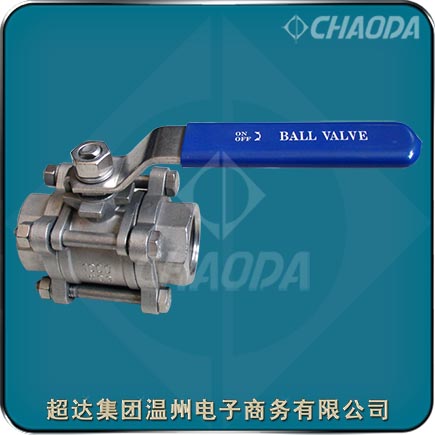

三片式內螺紋連接球閥

    超達的三片式絲扣球閥具有自然的防靜電結構、防止誤操作結構、完全的防火結構設計、優異的密封性能、先進的球體和閥座硬化技術等特點。內螺紋連接球閥大多數為浮動閥結構，浮動球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈。螺紋連接球閥，一般用于中低壓球閥。三片式絲扣球閥適宜做開關、切斷閥使用，V型球閥具有節流和控制流量的功能。

型號：QS11F
口徑：NPS?～NPS4、DN10～DN100
壓力：Class800以下
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動

應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、
          高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

內螺紋連接三片式球閥產品簡介

    三片式絲扣球閥用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，超達集團的三片式絲扣球閥適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。三片式絲扣球閥準備安裝前，須沖洗和清除干凈管道中殘存的雜質（大型固體顆粒可能會損壞閥座和球）。在安裝期間，不使用三片式絲扣球閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。三片式內螺紋連接球閥應安裝在管道的水平方向或垂直方向。安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。

三片式絲扣球閥產品特點

    超達三片式絲扣球閥能夠借助于特別設計的金屬對金屬輔助密封結構，有效地控制閥門的內漏和外漏。三片式絲扣球閥閥桿采用防吹出結構設計，即使在閥腔異常升壓以及填料壓板失效等極端情況下，也能保證閥桿不會被介質吹出。閥桿采用有到密封的下裝式結構設計，倒密封的密封力隨著介質壓力的增高而增大，故能在各種壓力下均能確保閥桿的可靠密封。

三片式絲扣球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351
 結構長度標準：ASME B 16.10
 連接法蘭標準：ASME B 16.11
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

三片式絲扣球閥零件部件材料

三片式絲扣球閥結構外形尺寸
