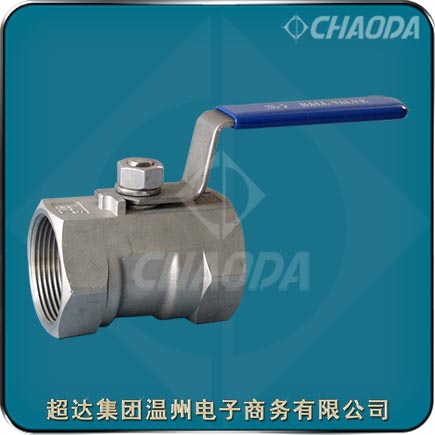

螺紋連接單片式球閥

    一片式絲扣球閥工作原理：關閉時逆時針轉動手柄，手柄通過一片式絲扣球閥的閥桿轉動球閥的球體，讓球在閥座內旋轉，當手柄旋轉90度時，球體也旋轉了90度，從而讓一片式絲扣球閥球體跟中間的密封圈一起，堵住閥體的通道，達到關閉的目的。開啟時順時針轉動絲扣球閥手柄，手柄通過閥桿轉動球閥的球體，讓球體在閥座內旋轉，當順時針轉到90度時，球體的中心孔剛好對準閥體的通道，從而流體可以通過閥體和球，達到開啟的目的。

型號：QZ11F
口徑：NPS3/8～NPS2、DN10～DN50
壓力：Class800以下
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、
          高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

絲扣一片式球閥產品簡介

    一片式絲扣球閥適用于Class800以下的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，超達集團的一片式絲扣球閥適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。一片式絲扣球閥的驅動方式為手動、蝸輪傳動、氣動或電動。一片式絲扣球閥采用螺紋連接。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品?！俺_(dá)”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

絲扣球閥產品特點

    超達集團生產的一片式絲扣球閥設有防靜電結構。閥體內部采用彈簧-鋼球(或柱塞)靜電引出裝置，使球體與閥體之間直接形成靜電通道（對于DN≤25的球閥）或通過閥桿使球體與閥體之間形成靜電通道（對于DN≥32的球閥）。從而可將一片式絲扣球閥球體與閥座開關過程中摩擦產生的靜電通過閥體引到大地，防止靜電火花可能引起的火災或爆炸等危險。

單片式球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351
 結構長度標準：ASME B 16.10
 連接法蘭標準：ASME B 16.11
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

一片式絲扣球閥零件部件材料

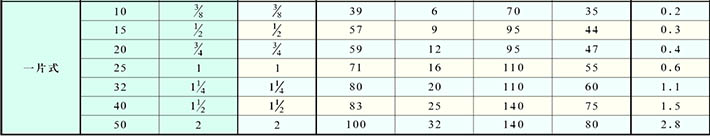

一片式絲扣球閥結構外形尺寸
