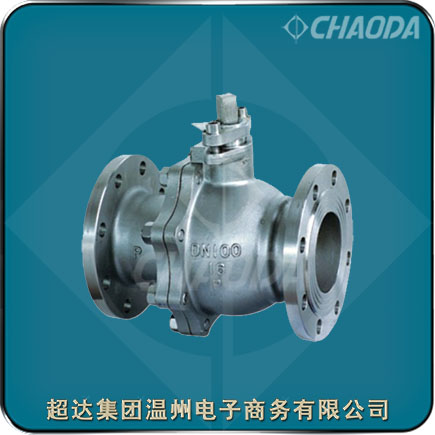

金屬硬密封控制球閥

       超達集團經多年努力，成功研制開發了包括浮動控制球閥和固定控制球閥在內的全系列金屬硬密封控制球閥產品，并在石油、化工、電力、冶金、輕工等行業得到廣泛的應用。產品經省級科學技術成果鑒定，技術上有創新。超達公司的金屬硬密封控制球閥系列先后獲3項國家新產品證書、3項國家火炬計劃項目、35項國家專利 、中國專利新技術新產品博覽會金獎、政府科學技術進步獎等榮譽。

       金屬硬密封控制球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產中；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。

型號：CD-QA41Y、CD-QA47Y、CD-QA341Y、CD-QA347Y等

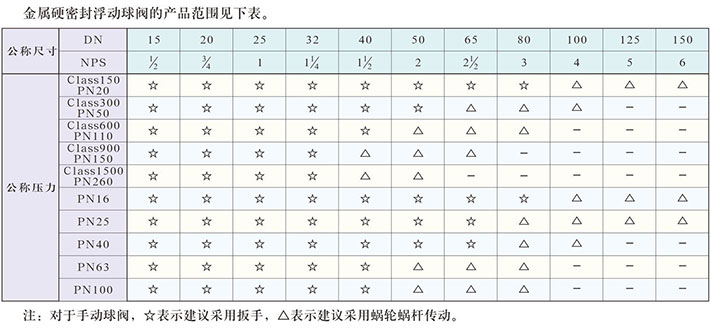

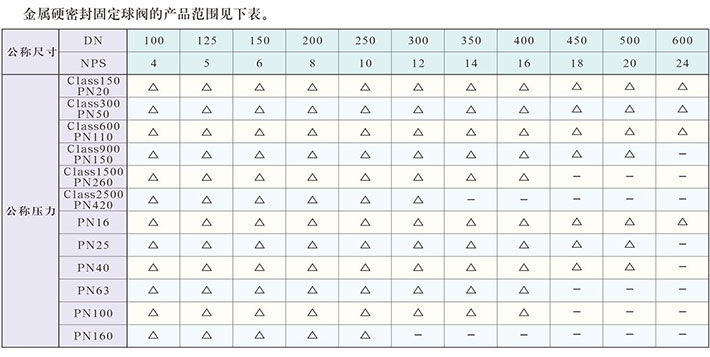

口徑：NPS?～NPS24、DN15～DN600
壓力：Class150～Class2500、PN16～PN160
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

金屬硬密封控制球閥產品簡介

       金屬硬密封控制球閥適用于Class150～Class2500、PN16～PN160的各種管路上，用于截斷或接通管路中的介質。選用不同的材質，超達集團的金屬硬密封控制球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。金屬硬密封控制球閥的驅動方式為手動、蝸輪傳動、氣動或電動。金屬硬密封控制球閥一般采用法蘭連接，也可采用對焊連接。

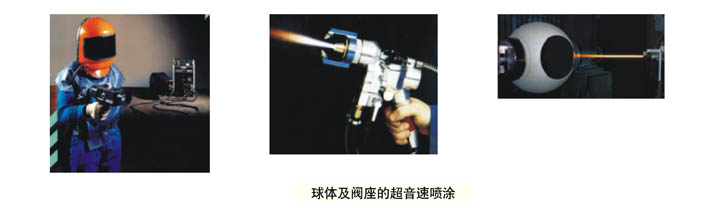

       金屬硬密封球閥內件的球面密封副是金屬硬密封球閥的核心部位，要從結構設計、耐磨材料、噴涂工藝和球面磨削配研上解決這些技術關鍵。金屬硬密封球閥球面一般要在304、316基體上采用超音速噴涂鎳基碳化鎢(Ni一WC)，以提高密封面的結合強度()70MPa)、低的空隙率(3-5%)，表面硬度達到HV)832(HRC)65)。QA41Y硬密封球閥采用特殊的模壓工藝，使密封面致密良好，加之V型PTFE 填料組合使閥門達到零泄漏；球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性；采用全塑料襯里工藝，耐介質的強腐蝕。

       金屬硬密封控制球閥的球體與閥座完全采用金屬對金屬的密封方式，為了確保硬密封控制球閥在各種溫度和壓力下的可靠密封，針對用戶的不同使用工況和要求，可以采用多種先進的球體和閥座的硬化技術，包括超音速噴涂、鎳基噴焊、表面特殊硬化、硬質合金噴焊等，球體和閥座表面硬度一般可達到HRC60以上，較高可達HRC74以上。密封面材料耐溫可達540℃，較高可達980℃。材料的結合強度可以達到10000PSI以上，密封面材料還具有很好的耐磨擦、耐沖擊等性能。硬密封固定球閥能夠適用于絕大多數的苛刻工況條件。

金屬硬密封控制球閥產品特點

       超達公司金屬硬密封控制球閥除了具有防止誤操作、防止閥桿飛出、設置驅動裝置安裝平臺等結構特點外，還具有如下獨特的特點：

       采用先進的球體和閥座硬化技術

       超達公司金屬硬密封控制球閥的球體與閥座完全采用金屬對金屬的密封方式，為了確保硬密封球閥在各種溫度和壓力下的可靠密封，針對用戶的不同使用工況和要求，可以采用多種先進的球體和閥座的硬化技術，包括超音速噴涂、鎳基噴焊、表面特殊硬化、硬質合金噴焊以及采用高強度高硬度陶瓷材料等，球體和閥座的表面硬度一般可以達到HRC60以上，較高可達HRC74以上。密封面材料耐溫一般可達540℃，較高可達980℃。材料的結合強度可以達到10000PSI以上。密封面材料還具有很好的耐磨擦、耐沖擊等性能。超達金屬硬密封控制球閥能夠適用于絕大多數的苛刻工況條件。

       防止閥門在高溫下的漲死

       高溫工況下由于熱膨脹而容易引起球體與閥座的漲死，從而導致閥門無法開啟。超達金屬硬密封控制球閥采用了碟簧或彈簧加載的專利密封結構，在高溫下零部件的熱膨脹可以被碟簧或彈簧所吸收，故能夠保證閥門在高溫下不會被漲死，并能夠在高溫下靈活啟閉。

       優異的密封性能

    采用獨特的球體研磨工藝，通過球體與研磨器具在空間不同方位的旋轉，使球體表面達到極高的圓度和光潔度，閥門的密封性能完全達到或超過標準要求。

       完全的防火結構設計

       閥門的密封面采用金屬對金屬密封結構，填料采用柔性石墨，墊片采用不銹鋼＋柔性石墨結構。因此，閥門即使在火災情況下也能確?？煽康拿芊?。

       自然的防靜電結構設計

       金屬硬密封控制球閥的閥體、閥座、球體等金屬零件緊密接觸，自然形成了靜電通道。因此，金屬硬密封控制球閥不需要設置專門的防靜電裝置。

       雙阻斷及泄放功能

       超達金屬硬密封固定球閥一般采用球前閥座密封結構。金屬硬密封固定球閥的兩個閥座能獨立切斷進口端和出口端的介質，實現雙阻斷功能。當球閥關閉時，即使閥門進出口兩端同時受壓，閥門中腔和兩端通道也可以被相互阻斷，中腔內的剩余介質可以通過泄放閥排出。

       超達金屬硬密封浮動球閥采用球后閥座密封結構。一般采用單向密封，并在閥體上標有流向。如用戶有特殊要求，可以采用超達雙向密封的專利結構。

       超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

金屬硬密封控制球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351、GB/T 12237、GB/T 21385-2008
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

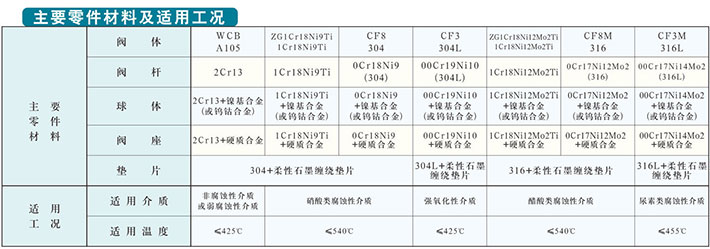

金屬硬密封控制球閥零件部件材料

金屬硬密封控制球閥結構外形尺寸
