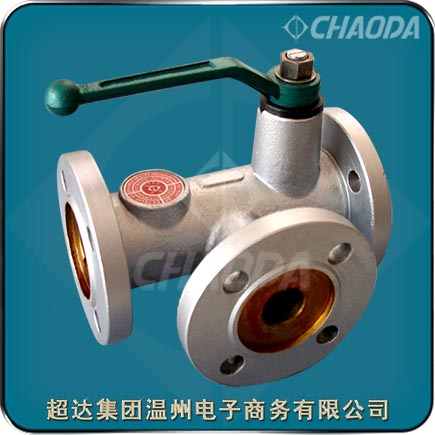

組合三通球閥

    超達集團專業研制生產組合三通球閥等閥門產品，超達生產的組合三通球閥具有管道壓力推動球體輔助密封、結構長度與L型三通球閥相同、操作方式與L型三通球閥相同、整體式閥體結構設計等結構特點。

    超達集團為了解決傳統L型三通球閥容易泄漏，影響焦炭質量和爐體的密封性的問題，對閥門和工況系統進行升入的研究，成功研制了新型組合三通球閥。組合三通球閥解決了原L型三通球閥存在的壽命短、易泄漏的問題。組合三通球閥經浙江省科學技術成果鑒定，技術上有創新，經權威部門查新，該閥門結構獨特、新穎，填補了國內外空白。

型號：YQ44F
口徑：DN25～DN32
壓力：PN40～PN64
材質：碳鋼、不銹鋼
驅動：手動、電動、氣動
應用：焦?fàn)t高壓氨水噴射循環系統高低壓轉換系統

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

組合三通球閥產品簡介

    組合三通球閥適用于DN25～DN32、PN40～PN64的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，超達集團的組合三通球閥適用于焦?fàn)t高壓氨水噴射循環系統高低壓轉換系統。組合三通球閥的驅動方式為手動、氣動或電動。組合三通球閥一般采用法蘭連接。

    由于聚四氟乙烯閥座在一定的壓力和溫度的作用下總會產生冷流變形，閥座與球體的裝配預緊力必然會逐漸消失，焦?fàn)t高壓氨水噴射循環系統的高低壓轉換選用傳統結構的L型三通球閥，無論如何改進閥座材料或提高加工裝配精度，只能適當延長閥門的使用壽命，但閥門使用一段時間后必然會產生泄漏。在浮動球閥關閉時，高壓側介質的壓力仍能將浮動球閥的球體推向出口側閥座，使浮動球閥球體與出口側閥座之間緊密接觸，故組合式三通球閥的浮動球閥仍具有很好的密封性能，組合式三通閥徹底解決了傳統的L型三通球閥容易密封失效的問題。而低壓側止回閥采用不銹鋼制造，設計獨特，動作靈敏，密封可靠，使用壽命相當長。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品?！俺_(dá)”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

組合三通球閥產品特點

    超達研制生產的組合三通球閥具有管道壓力推動球體輔助密封、結構長度與L型三通球閥相同、操作方式與L型三通球閥相同、整體式閥體結構設計等結構特點：

   1、組合三通球閥除了具有一般球閥的流體阻力小、啟閉迅速、密封性能好等優點外，組合三通球閥采用整體式結構設計，簡單、緊湊、輕巧、耐用，與常用的兩體式球閥比較，取消了中間的兩個螺栓連接法蘭，減少了泄漏點，密封更加可靠。采用增強聚四氟乙烯閥座，耐壓、耐溫、耐磨性能更好，使用壽命更長。
   2、由于組合三通球閥中的直通式浮動球閥僅起高壓系統一側的開啟與關閉作用，而不是起三通轉換功能，因此，即使球體與閥座在使用一段時間后裝配預緊力消失，球體與閥座之間出現間隙，在球閥關閉時，高壓側介質的壓力仍能將球體推向出口側閥座，使球體與出口側閥座之間緊密接觸，故閥門仍具有很好的密封性能，組合三通球閥徹底解決了傳統的L型三通球閥容易密封失效的問題。而低壓側止回閥采用不銹鋼制造，設計獨特，動作靈敏，密封可靠，使用壽命相當長。
   3、組合三通球閥的結構長度及連接尺寸與傳統的L型三通球閥相同，更換閥門方便。
   4、組合三通球閥操作簡單方便，與傳統的L型三通球閥完全相同。
   5、閥體為整體式結構設計，能更有效地防止閥門的外漏，閥門的總體設計更趨完善。

組合三通球閥標準規范

 設計制造標準：Q/ZCD 02-2008

 結構長度標準：GB/T 12221

 連接法蘭標準：GB/T 9113、JB/T 79.1、HG/T 20592等

 試驗檢驗標準：GB/T 13927、GB/T 26480、JB/T9092

組合三通球閥零件部件材料

組合三通球閥結構外形尺寸
