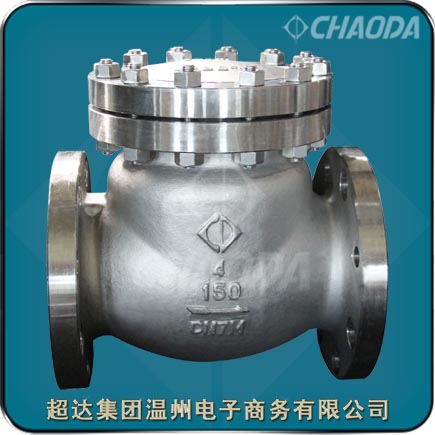

旋啟式止回閥

    超達集團專業研制生產旋啟式止回閥等閥門產品，超達生產的旋啟式止回閥具有產品無外泄露、密封性能好、線性震動小、壓降小等特點。旋啟式止回閥的采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環外，整體沒有外漏點，杜絕閥門外泄的可能。旋啟式止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門。

    超達生產的，可供用戶選擇的旋啟式止回閥有：WCB、CF8/304、CF8M/316、CF3/304L、CF3M/316L等。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：HA44H、HA44Y、HA44T1～T8等
口徑：NPS2～NPS30、DN50～DN750
壓力：Class150～Class2500、PN20～PN420
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
應用：石油，化工，天然氣，石化，煤化工等行業
驅動：無(自動)

榮譽：浙江出口名牌

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

旋啟式止回閥樣本：下載地址

旋啟式止回閥產品簡介

    旋啟式止回閥適用于Class150～Class2500、PN20～PN420的各種管路上，防止管路中的介質倒流。超達集團的旋啟式止回閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。旋啟式止回閥一般采用法蘭連接，也可采用對焊連接。

    鑄鋼旋啟式止回閥采用內裝搖臂旋啟式結構，通過閥瓣的自重及介質力量，使閥瓣開啟或關閉。該閥密封件易于加工，閥瓣運動時有2個活動節點。因此，閥門關閉時，閥瓣密封面能夠與閥座密封面保持接觸，并可自行調整密封位置，密封性能較好。

    旋啟式止回閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360度范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a償，適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。旋啟式止回閥可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。主要用于石油、化工、制藥、化肥、電力等管路上。

旋啟式止回閥產品特點

    超達研制生產的旋啟式止回閥具有產品無外泄露、密封性能好、線性震動小、壓降小等特點。

    國標鑄鋼旋啟式止回閥閥瓣為旋啟式，流道直通，水平管道垂直管道均可安裝。國標鑄鋼旋啟式止回閥搖桿銷軸采用內裝式結構，減少了外泄漏缺點。閥體閥蓋為螺栓連接，沒有其他執行機構，使得產品體積重量輕，密封可靠。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

旋啟式止回閥標準規范

 設計制造標準：API 6D、GB/T 12236、BS 1868
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

旋啟式止回閥零件部件材料

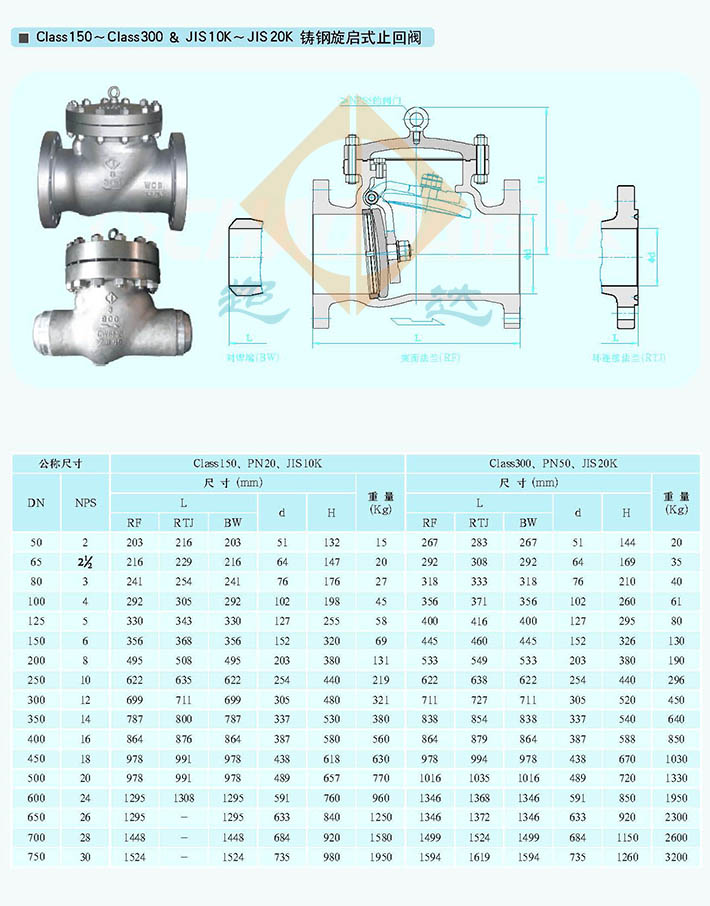

旋啟式止回閥結構外形尺寸
