鎖斗閥

    鎖斗系統是液態排渣的水煤漿或和干煤粉氣流床加壓氣化裝置上的重要的排渣系統，主要由渣罐、鎖渣閥、排渣閥、沖洗水罐等組成，自動循環控制。用于定期收集氣化爐渣。鎖渣閥，也稱之為鎖斗閥，一般采用氣動兩位開關球閥。鎖渣閥采用的是金屬硬密封固定式球閥結構，直接參與鎖斗系統的程序控制。超達閥門公司成功研制出煤氣化裝置用鎖渣閥（又稱鎖斗閥），煤氣化裝置用鎖渣閥各項性能達到或優于國外同類產品，于2006年投入批量生產，廣泛應用于煤制油、煤改油、煤氣化、煤化工等工程項目，超達集團的鎖斗閥可分別適用于煤氣化液態排渣的水煤漿、多元料漿和干煤粉氣流床加壓氣化系統上。鎖斗閥的密封面采用金屬與金屬密封結構，填料采用柔性石墨，墊片采用不銹鋼或鈦合金+柔性石墨結構。因此，閥門即使在火災情況下也能確保可靠的密封。

    鎖斗閥除了具有防止誤操作、防止閥桿飛出、設置驅動裝置安裝平臺等結構特點外，還具有如下技術特點。鎖斗閥的球體與閥門座完全采用金屬與金屬的密封形式，為了確保閥門在各種溫度和壓力下的可靠密封，針對用戶的不同使用工況和要求，可以采用多種先進的球體和閥座的硬化技術，包括超音速噴涂、鎳基合金噴焊、表面特殊硬化、硬質合金噴焊以及采用高強度高硬度陶瓷材料等，球體和閥座的表面硬度一般可以達到HRC75以上，較高可達HRC90以上。進料口與出料口采用碳化鎢耐磨合金。密封面材料不但耐溫、耐摩擦、抗沖擊等性能。鎖斗閥能夠適用于絕大多數的苛刻工況條件。尤其在煤化工、多晶硅、石油、建材、冶金、電力、礦山等行業使用較多。

型號：QT647Y、QT947Y等

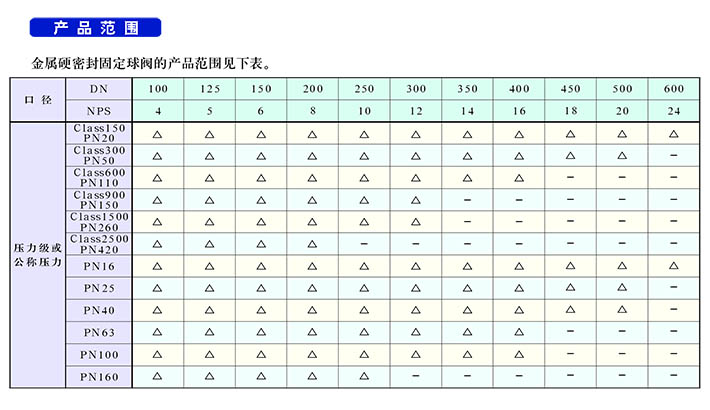

口徑：NPS1/2～NPS20、DN15～DN500
壓力：Class150～Class1500、PN16～PN160
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江出口名牌、高新技術產品、國家專利產品

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

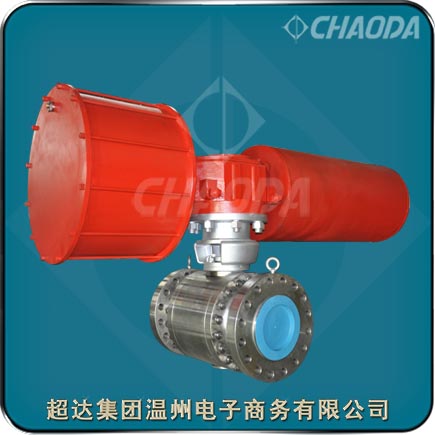

鎖斗閥產品簡介

    鎖斗閥（鎖斗閥）是專為煤氣化的復雜的工況設計，是一種能適應高溫、高壓、高耐磨工況的特種硬密封球閥。鎖斗閥主要是為解決氣化裝置中煤漿給料、黑水工藝管線中所用閥門普遍存在的由于介質結垢、磨損而導致閥門無法正常啟閉的問題，而研制出適用于煤漿、黑水及灰水等介質的氣化裝置關鍵閥門，提高閥門使用壽命，保證整套氣化裝置長周期運行。鎖渣鎖斗閥一般采用球閥前閥座密封結構。鎖渣鎖斗閥的兩個閥座能獨立切斷進口端和出口端的介質，實現雙阻斷功能。當球閥關閉時，即使閥門進出口兩端同時受壓，閥門中和兩端通道也可以被相互阻斷，中腔內的剩余介質可以通過泄放閥排出。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品。“超達”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

鎖斗閥產品特點

    超達研制生產的鎖斗閥具有鎖渣閥，也稱之為鎖斗閥，一般采用氣動兩位開關球閥，是液態排渣的水煤漿、多元料漿和干煤粉氣流床加壓氣化裝置上較重要的閥門等特點。

    鎖斗閥環形彈簧能保持高溫下的彈力穩定，并采用獨特的密封措施，保證了彈簧范圍內無灰渣，確保閥座的可浮動及球體的密封。采用硬質合金寬帶自刮削機構，在閥門開關的同時實現球面自潔，防止灰渣堵塞在球體的密封面上。超達鎖斗閥采用金屬重熔技術將鎳基硬質合金可靠地與球體、閥座基體表面重新融合在一起，其結合力明顯地優于其他方式，可有效的防止硬質合金的剝落、脫落；合理的硬度差確保球體與閥座密封面壽命長，密封效果好。采用扭矩合理的氣動執行機構和性能可靠的調壓閥、電磁閥、換向閥、限為開關、過濾器等氣路附件。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

鎖斗閥標準規范

 設計制造標準：API 6D、API 608、BS 5351、GB/T 21385
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

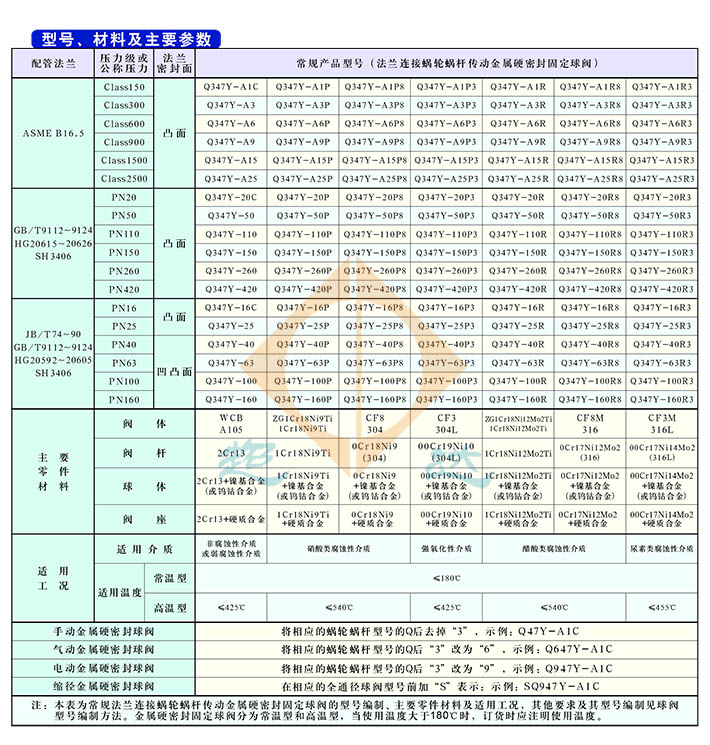

鎖斗閥零件部件材料

鎖斗閥結構外形尺寸
