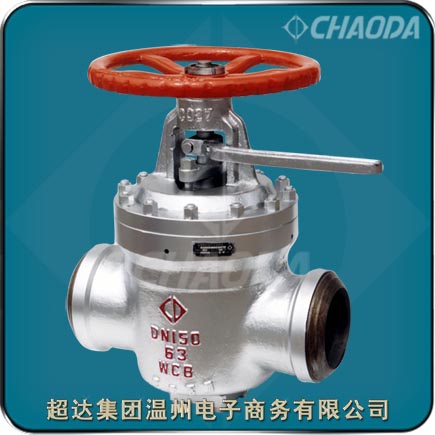

提升式旋塞閥

    法蘭連接及對焊連接金屬硬密封提升式旋塞閥是超達閥門公司研制開發的新型旋塞閥，采用了先提升后啟閉的閥門啟閉方式，大大減少了旋塞閥的啟閉力矩，而且采用了圓形通道，使旋塞閥的流體阻力大大減少，金屬硬密封提升式旋塞閥能用于高溫、高壓工況，大大擴展了旋塞閥的使用范圍。超達生產的提升式旋塞閥具有啟閉輕松、密封面在啟閉過程中不易擦傷，使用壽命長、采用與管道截面積相同的圓形通道，流動阻力小、結構緊湊，體積小、適用的壓力及溫度范圍大、安裝方向不受限制等特點。

型號：TX41、TX61
口徑：NPS1?～NPS14、DN40～DN350
壓力：Class150～Class900、PN16～PN160
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動
應用：石油，化工，天然氣，石化，煤化工等行業

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

提升式旋塞閥產品簡介

    提升式旋塞閥適用于Class150～Class900、PN16～PN160的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，超達集團的提升式旋塞閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。提升式旋塞閥的驅動方式為手動。提升式旋塞閥一般采用法蘭連接，也可采用對焊連接。

    提升式旋塞閥采用了先提升后啟閉的閥門操作方式，減少了旋塞閥的啟閉力矩，而且提升式旋塞閥通常采用圓形通道，使旋塞閥的流體阻力大大減少，金屬硬密封提升式旋塞閥兼有球閥與閘閥的有點，能用于高溫、高壓工況，大大擴展了旋塞閥的使用范圍。

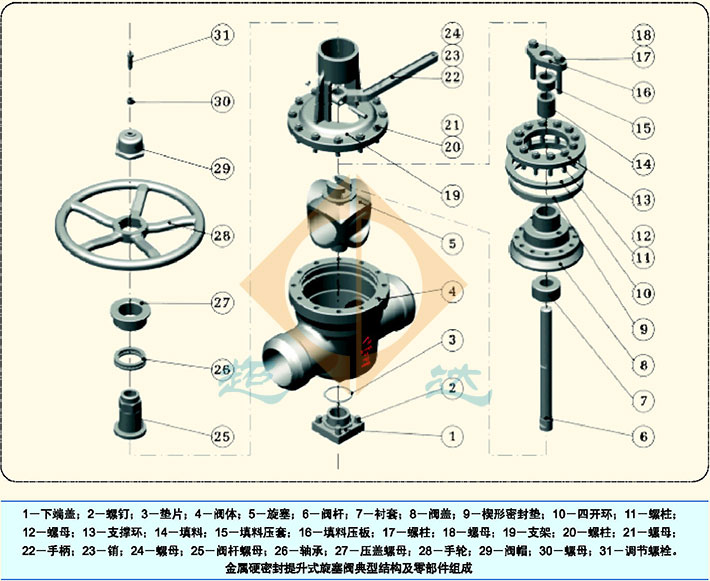

    提升式旋塞閥主要由閥體、旋塞、密封圈座及閥蓋等組成。超達生產的國標提升式旋塞閥閥體采用直筒圓柱型內腔結構，內腔表面采用不同表面硬化工藝，提高閥體密封面的硬度、耐磨耐腐性能，以適應不同的工況場合。提升式旋塞閥的旋塞與密封圈座采用燕尾槽軌道結構連接，其連接性能可靠，運動精度比較理想。

    旋塞閥軟密封圈采用特定工藝鑲嵌在密封圈座上，以免其發生脫落。閥門處于關閉位置時，當旋塞向上提升，兩個密封圈座受上下閥蓋的位置限制，在燕尾槽軌道的作用下，密封圈脫離閥體的密封面。當密封圈完全脫離閥體密封面后，旋塞和密封圈座作90°旋轉，使閥門處于開啟狀態。當閥門需要關閉時，旋塞和密封圈座旋轉90°后，旋塞向下運動，帶動密封圈座靠近閥體密封面，直至閥門完全處于密封狀態。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品?！俺_(dá)”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

提升式旋塞閥產品特點

    超達研制生產的提升式旋塞閥的特點有：1、旋塞閥啟閉時先提升，使密封面相脫離而后再作 90°啟閉，故閥門啟閉非常輕松，密封面不易擦傷，閥門使用壽命長。2、金屬密封面無論在開啟狀態或關閉狀態下均不受介質沖刷，密封緊密可靠。3、旋塞采用圓形通道，流體阻力小。4、閥門結構緊湊，體積小。5、能適用于較高的壓力及溫度工況。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

提升式旋塞閥標準規范

 設計制造標準：JB/T 11152、API 599
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

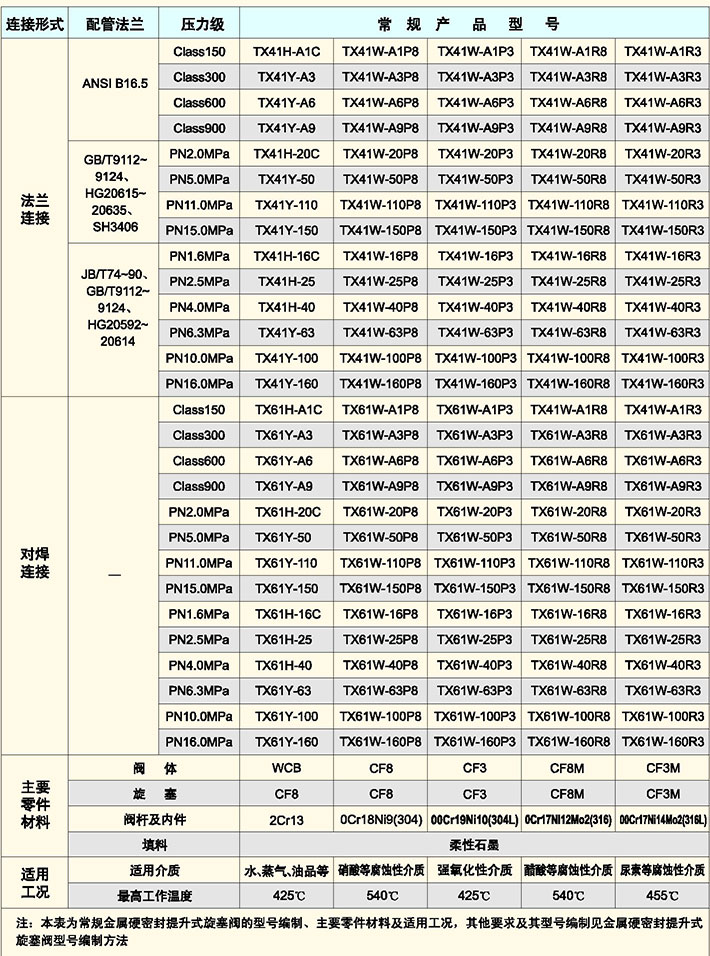

提升式旋塞閥零件部件材料

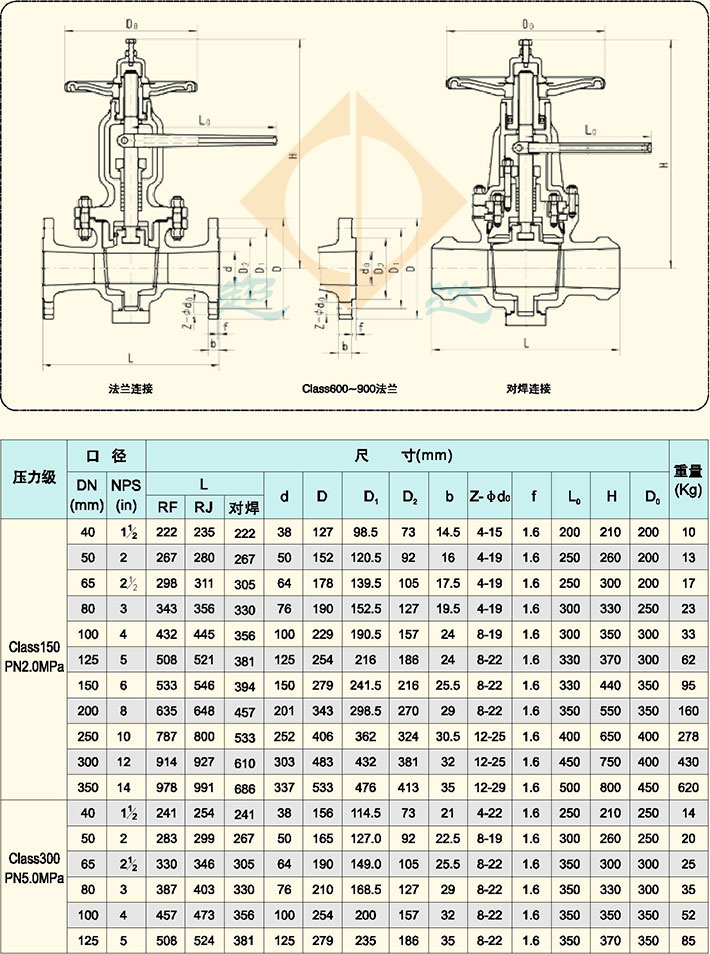

提升式旋塞閥結構外形尺寸
