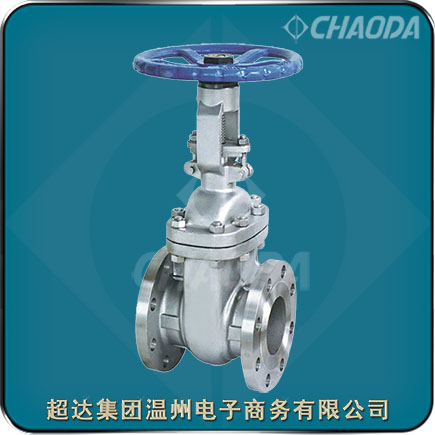

國標鑄鋼閘閥

    PN10國標鑄鋼閘閥閥桿采用整體鍛造結構，閥桿較小直徑按照標準規定。閥桿與閘板采用形結構連接，其連接處的強度大于閥桿梯形螺紋處的強度，PN10國標鑄鋼閘閥的閥桿與閘板連接處的強度試驗符合API591的規定。PN10國標鑄鋼閘閥有三種閥蓋設計，排在頭一位的種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。

    PN10國標鑄鋼閘閥閥體采用傳統外型設計，是使配管和設備內的介質（液體、氣體、粉末）流動或停止的裝置，密封面采用不銹鋼和硬質合金，密封可靠、操作輕便靈活。PN10國標鑄鋼閘閥適用于工作溫度-29——600℃石油、化工、制藥、化肥、電力行業等各種工況的管路上，適用介質為︰水、油品、蒸氣、酸性介質等。PN10國標鑄鋼閘閥按閥桿是否升降，可分為明桿閘閥和暗桿閘閥。

型號：Z40H、Z40T1～T8、Z40W、Z40Y
口徑：DN50～DN600
壓力：PN10
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、齒輪傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江出口名牌

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

手動國標鑄鋼閘閥產品簡介

    PN10國標鑄鋼閘閥有自動密封和強制密封兩種密封形式。高壓閘閥用到自動密封，低壓閘閥均采用強制密封原理。國標鑄鋼閘閥關閉時 ， 國標鑄鋼閘閥密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自動密封。國標鑄鋼閘閥關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性，這是強制密封。

    國標電動閘閥是常用的驅動方式的閥門，PN10國標鑄鋼閘閥的優點是啟閉迅速，電動裝置和氣動裝置減輕操作人員的勞動強度。PN10國標鑄鋼閘閥適用于安裝在不能手動操作的環境中，安裝高度以不受限制。

    閘閥中腔異常升壓時，閘閥承壓件及啟閉件的工作應力都會跟著急劇增加，驅動裝置因此受損，連帶造成閘閥閥桿拉斷、電機燒壞等問題。軟密封閘閥的楔式彈性閘板依靠閘板中部的彈性槽，靠閥桿的軸向推力補償楔角的加工位置誤差，兩者均達到較好的密封效果。但由于PN10國標鑄鋼閘閥較好的密封性能，在某些場合會產生中腔壓力異常升高現象，即當高溫高壓流體(液體或氣體)被封堵于閥門中腔時，若閘閥上游側流體溫度升高，中腔流體會被熱傳遞同步升高，由于中腔體積無法擴大，封堵中腔流體由冷態變?yōu)闊釕B(tài)時，液體可能迅速汽化，導致壓力急劇升高，使閘閥出現超壓工作。

    解決閘閥異常升壓的措施

(1)閥門內部開設泄壓孔

解決中腔異常升壓的根本是平衡中腔壓力。

(2)閥門安裝外旁路泄壓

當開啟主閘閥時，應先行開啟閥門前做泄壓用的旁路截止閥，降低中腔壓力后再啟動主閘閥。

(3)閥門外部安裝專用泄壓閥

在閥門外部安裝泄壓閥，設定泄壓閥的排放壓力為主閥門的額定工作壓力，當中腔超壓時，自動排放到設定壓力，從而維護主閘閥的安全運行。

PN10鑄鋼國標閘閥產品特點

    超達研制生產的PN10國標鑄鋼閘閥具有彈性、鋼制閘板結構；閥體閥蓋采用螺柱螺母，壓力自緊式密封結構；中法蘭采用碳鋼，不銹鋼，柔性石墨，金屬環墊等材料的密封墊片；采用手輪傳動、電動、齒輪傳動、鏈輪傳動；閥門有上密封結構，輔助密封；閥座采用鍛造閥座、不銹鋼閥座，密封面堆焊合金等結構特點。

    PN10國標鑄鋼閘閥結構設計合理，密封可靠，通道流暢，流阻系數小。PN10國標鑄鋼閘閥采用楔式彈性閘板或鋼性楔式單閘板結構，中大口徑設置滾動軸承，開關靈活，啟閉輕松，介質的流向不受限制。閘板、閥座密封面用鐵基合金堆焊或司太立鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長，開閉所需外力較小。可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。PN10國標鑄鋼閘閥全開時，密封面受工作介質的沖蝕比截止閥小。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

PN10不銹鋼國標閘閥標準規范

 設計制造標準：GB/T 12234
 結構長度標準：GB/T 12221
 連接法蘭標準：GB/T 9112～9124、JB/T 74～90、HG/T 20592
 試驗檢驗標準：GB/T 26480

鑄鋼閘閥零件部件材料

PN10國標鑄鋼閘閥結構外形尺寸
