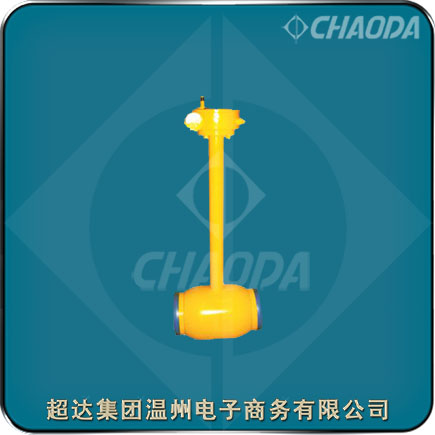

直埋式全焊接管線球閥

    直埋式管線球閥以其優越的品質和高性能的穩定性是普通鑄鋼球閥所無法達到的，直埋式管線球閥使用壽命遠遠大于鑄鋼球閥，廣泛應用于城市燃?xì)?，城市供熱，石油化工，造船，鋼鐵，調壓站，發電廠等各類管道設備上。直埋式管線球閥可以直埋于地下，不用建高大閥門井減少工程造價，同時也可以避免操作閥門時造成人員的傷害，直埋式管線球閥能長期可靠運行使用。

型號：Q61Y、Q661Y等
口徑：NPS1/2～NPS20、DN15～DN500
壓力：Class150～Class1500、PN16～PN160
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：天然氣行業

榮譽：浙江名牌產品、浙江出口名牌、高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

直埋式球閥產品簡介

    直埋式管線球閥的閥體設計分為分體式閥體和全焊接閥體設計。分體式結構一般由閥體、左、右兩個副體組成。直埋式管線球閥閥體與副體采用螺栓連接，且閥體與副體面對面接觸，中間無間隙。直埋式管線球閥的全焊接閥體又分為圓筒狀和球形兩種基本結構。圓筒狀焊接主閥體與副閥體由兩條各自獨立、互不相交的環焊縫焊接成一個完整圓筒狀閥體。球形焊接閥體左右對稱的主閥體由主焊縫焊接成一個球形焊接組件。它與上下對稱的閥頸由二條環形焊縫焊接成一個完整球形閥體。全焊接閥體的焊接接頭一般均設計為窄間隙厚壁埋弧焊。

    Q61Y全焊接球閥的末端焊接采用電焊或手工焊接。應避免閥室過熱。焊接末端距離不能過短，確保不會將焊接過程產生的熱量對密封材料造成破壞。安裝過程中應將閥門全部打開。直埋式管線球閥不會有外部泄漏等現象，由于閥座是由碳纖維增強特氟隆密封環及碟形簧構成的，所以對壓力和溫度的變化適應能力強，在標注壓力和溫度范圍內不會產生任何泄滑。球體的加工過程有先進的計算機檢測儀跟蹤檢測，所以球體的加工精度高。

管線球閥產品特點

    直埋式管線球閥特點有全焊接式結構、樞軸固定球設計、旋轉閥座設計、閥桿及二級閥座緊急注脂密封、閥腔壓力的自動內部泄放及雙隔斷中腔放壓等。

    直埋式管線球閥，采用全鍛焊式結構鍛造的閥體，在裝配后焊接而成。直埋式管線球閥改變了常見球閥的鑄造、螺栓連接結構，有效地防止了天然氣從閥體部分的外漏，增加了安全性；全焊接球體同球閥的密封結構有效地延長了整體使用壽命；全焊接鍛造球閥，適合埋地，也方便設計為全通徑，采用防火、防靜電結構，選用耐腐蝕抗硫材料提高耐腐蝕性來滿足天然氣長輸管線運行、安全和長壽命等要求。

燃?xì)夤芫€球閥標準規范

 設計制造標準：API 6D、GB/T 19672
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5
 試驗檢驗標準：API 6D

直埋式管線球閥零件部件材料

直埋式管線球閥結構外形尺寸
