超達導淋閥
導淋閥
導淋閥，化工管道不一定會在同一標高內，因此，在設計中，會在管道或者設備的較低點設一個閥門，用于排凈管道或設備內的殘液，這種閥門統稱為放空閥。導淋基本就兩個用途：一用于排放，比如低處液相排放、高處氣相放空、管線末端放空等；二用于臨時管線的接口，如系統接N2、空氣、蒸汽、工藝水之類。一般情況閘閥無節流要求，所以閘閥比較多，也有使用截止閥。碳鋼材質的導淋閥不建議使用絲堵，因為很快就會上銹。
超達集團專業研制生產導淋閥等閥門產品，超達生產的導淋閥具有先進的螺栓連接閥蓋或者壓力自緊密封式閥蓋結構設計、優異的密封性能、新穎的升降式閥桿，非升降式手輪設計、楔式單閘板、金屬密封面等特點。
超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！
型號：ZA41H、ZA41T1～T8、ZA41W、ZA41Y等
口徑：NPS1/2～NPS20、DN15～DN500
壓力：Class150、PN16
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、齒輪傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業
榮譽：浙江出口名牌
超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

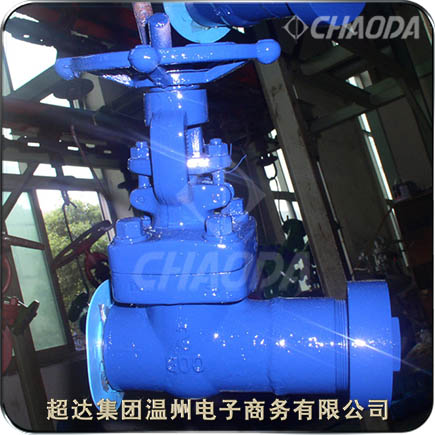

導淋閥產品簡介
關于導淋閥，導淋的作用一般是用來取樣檢測或者是用來排盡設備內的液體而設的一個管道，其尺寸要求不太高，流速也不太要求，而且安裝的管段長度也較短，一般用來起取樣檢測作用的只有0.5米左右，起排盡作用的也只有2-3米左右。導淋閥的驅動方式為手動、齒輪傳動、氣動或電動。
超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品?！俺_(dá)”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。
導淋閥產品特點
超達研制生產的導淋閥具有先進的螺栓連接閥蓋或者壓力自緊密封式閥蓋結構設計、優異的密封性能、新穎的升降式閥桿，非升降式手輪設計、楔式單閘板、金屬密封面等特點。
導淋閥大致結構與閘閥相同，閥桿采用整體鍛造結構，閥桿較小直徑按照標準規定，閥桿與閘板采用形結構連接，其連接處的強度大于閥桿梯形螺紋處的強度，閥桿與閘板連接處的強度試驗符合API 591的規定。導淋閥一般采用鍛造閥座，閥座密封面噴焊用戶規定的合金， NPS≤10 、DN≤250 導淋閥的閥體與閥座一般采用可更換的螺紋連接，根據用戶要求，也可采用焊接連接； NPS≥12 、DN≥300 導淋閥的閥體與閥座一般采用焊接連接。
超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。
導淋閥標準規范
設計制造標準：API 602、JB/T 7746
結構長度標準：ASME B 16.10、GB/T 12221
連接法蘭標準：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

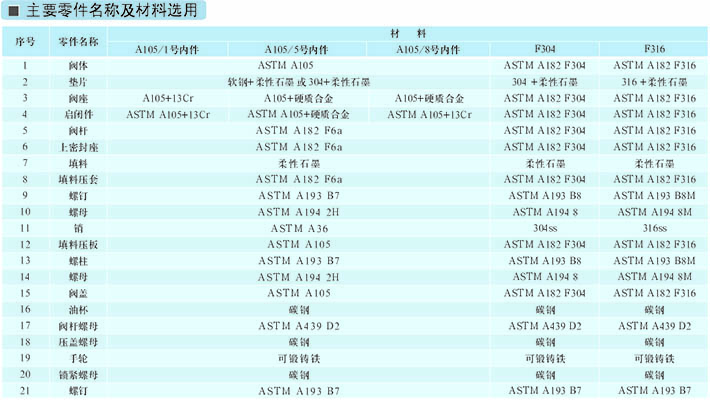

導淋閥零件部件材料
導淋閥結構外形尺寸
| 規格 | 壓力磅級 | L | H | D3 | D2 | D1 | T | f | N-∮ | 重量 | |||
| 英制 | 公制 | 縮徑 | 全徑 | 縮徑 | 全徑 | ||||||||
| 1/2 | 15 | 150 | 108 | 61 | 61 | 35 | 60.5 | 89 | 11.5 | 1.6 | 4-16 | 2.56 | 3.37 |
| 300 | 152 | 66.5 | 95 | 14.5 | 1.6 | 4-16 | 2.73 | 3.65 | |||||
| 600 | 165 | 66.5 | 95 | 14.5 | 6.4 | 4-16 | 3.00 | 4.00 | |||||
| 3/4 | 20 | 150 | 117 | 61 | 78 | 43 | 70 | 98 | 13 | 1.6 | 4-16 | 3.37 | 4.37 |
| 300 | 178 | 82.5 | 118 | 16 | 1.6 | 4-19 | 3.65 | 4.74 | |||||
| 600 | 190 | 82.5 | 118 | 16 | 6.4 | 4-19 | 4.00 | 5.83 | |||||
| 1 | 25 | 150 | 165 | 78 | 118 | 51 | 89 | 118 | 16 | 1.6 | 4-16 | 4.37 | 8.17 |
| 300 | 229 | 98.5 | 133 | 19.5 | 1.6 | 4-19 | 4.74 | 8.17 | |||||
| 600 | 241 | 98.5 | 133 | 21 | 6.4 | 4-19 | 5.8.17 | 9.47 | |||||
| 1 1/4 | 32 | 150 | 140 | 84 | 118 | 63 | 98.5 | 127 | 17.5 | 1.6 | 4-16 | 8.94 | 12.04 |
| 300 | 216 | 114.5 | 156 | 21 | 1.6 | 4-19 | 9.60 | 13.70 | |||||
| 600 | 339 | 114.5 | 156 | 22.5 | 6.4 | 4-19 | 9.47 | 10.10 | |||||
| 1 1/2 | 40 | 150 | 165 | 103 | 118 | 73 | 98.5 | 127 | 17.5 | 1.6 | 4-16 | 8.94 | 12.04 |
| 300 | 229 | 114.5 | 156 | 21 | 1.6 | 4-22.5 | 9.60 | 13.70 | |||||
| 600 | 241 | 114.5 | 156 | 22.5 | 6.4 | 4-22.5 | 10.10 | 15.61 | |||||
| 2 | 50 | 150 | 203 | 118 | 132 | 92 | 120.5 | 152 | 19.5 | 1.6 | 4-19 | 12.64 | 14.3 |
| 300 | 267 | 127 | 165 | 22.5 | 1.6 | 8-19 | 13.70 | 17.8 | |||||
| 600 | 292 | 127 | 165 | 25.5 | 6.4 | 8-19 | 15.61 | 24.6 | |||||
超達閥門集團專業生產導淋閥
