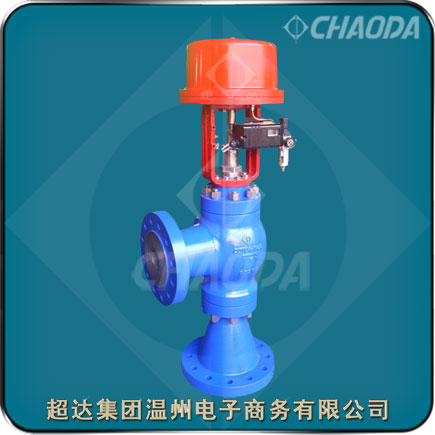

角式調節閥

    浙江超達閥門股份有限公司根據調研國內外的黑水、灰水調節閥的優勢與缺點，深入研究黑水、灰水、灰漿、煤渣等工況條件，結合超達多年來研制生產黑水、灰水專用閥門的經驗積累，成功研制開發了用于煤化工行業的黑水、灰水調節閥，申請了國家發明專利。黑水/灰水調節閥主要用于煤化工、煤制油行業的氣化爐裝置，具有防共振、旋渦、硬裂、閃蒸、沖刷、氣蝕，介質中含有固體顆粒和閃蒸工況的流量控制高壓差調節閥等優點。獨特的流體結構設計、選用特殊工藝、材料配方和氣動執行機構，使角式調節閥的性能更加穩定可靠。閥體材質可選用WCB、WC6-12、304、316L、雙相鋼、特種材料等。閥體可選擇鍛造或鑄造。此閥完全可以替代國外的黑水、灰水調節閥。

型號：CDT647YG
口徑：NPS1～NPS28、DN25～DN700
壓力：Class150～Class2500
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、齒輪傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：高新技術產品、國家專利產品

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

角式調節閥產品簡介

    角式調節閥適用于Class150～Class2500的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，超達集團的角式調節閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。角式調節閥的驅動方式為手動、蝸輪傳動、氣動或電動。角式調節閥一般采用法蘭連接，也可采用對焊連接。

    角式調節閥主要由閥體、閥座、閥瓣、緩沖彈簧、閥桿、閥蓋和氣動執行機構組成。角式調節閥閥桿與閥瓣采用彈簧襯套預緊結構。角式調節閥閥桿與閥瓣采用彈簧襯套預緊結構。角式調節閥內彈簧具有蓄力和釋放力，使閥瓣在較快速關閉情況下與閥座直接碰撞有緩沖作用。角式調節閥閥桿與閥瓣連接采用彈簧夾套預緊結構。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品?！俺_(dá)”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

角式調節閥產品特點

    超達研制生產的角式調節閥主要用于煤化工、煤制油行業的氣化爐裝置，具有防共振、旋渦、硬裂、閃蒸、沖刷、氣蝕，介質中含有固體顆粒和閃蒸工況的流 量控制高壓差調節閥等優點。獨特的流體結構設計、選用特殊工藝、材料配方和氣動執行機構，使角式調節閥的性能更加穩定可靠。

    角式調節閥閥體材質可選用WCB、WC6-12、304、316L、雙相鋼、特種材料等。閥體可選擇鍛造或鑄造。此閥完全可以替代國外的黑水、灰水調節閥。

    黑水/灰水調節閥的特點:

1.流體：設計工藝上解決了旋渦難題，并保證了流體暢通。

2.共振套：設計共振套有效的解決了高壓差產生的共振。

3.共振套工藝：共振套內腔設計了刮刀，有效的刮去了閥芯表面的結焦，防卡死功能。

4.閥桿：防旋渦設計，閥桿與閥芯采用機械連接。

5.閥芯與閥座：閥芯與閥座采用整體碳化鎢(HRA93)有效的解決了閃蒸、顆粒沖刷、氣蝕等苛刻問題。

6.流道設計：進出口流道及變徑區采用了熱壓式鑲嵌整體碳化鎢解決了進出口流道沖刷、閃蒸、顆粒沖刷、氣蝕、硬裂等技術問題。

7.維護：設計結構維護拆裝簡便。

    執行機構特點:

1.采用大推力雙作用氣缸式執行器，缸體材料可選用合金鋼或碳素鋼，氣缸內徑噴涂硬質合金，耐磨損承壓大、壽命長，較大承壓能力為12kg/cm2。

2.電裝可根據用戶選擇。

3.定位器可選用日本YAMATAKE公司的AVP302智能型，具有對定位器、執行器和調節閥監控自診斷功能，也可根據用戶選擇。

4.空氣過濾器減壓閥可選用日本YAMATAKE公司的KZ302型，環境溫度范圍-40℃～800℃，滿足工況要求，也可根據用戶選擇。

5.電磁閥選用ASCO品牌，也可根據用戶選擇。

    結構設計特點:

    1.旋渦：閥前管徑大，調節閥有縮徑介質流向調節閥時產生旋渦，造成了閥芯與閥桿的旋轉和本體沖損，使調節閥不能正常工作，超達公司精心設計研發了能解決旋渦的技術。

    2.共振套：閥芯、閥座材料是鑲嵌整體碳化鎢，碳化鎢材料硬度高(硬度可達HRA93) ，但調節閥在高壓差工作下產生共振，易脆斷，超達公司設計研發了共振套解決了調節閥在高壓差工作下產生的共振。

    3.閥桿及閥芯連接特點：閥桿采用合金鋼材料、閥芯采用整體碳化鎢材料；采用機械方式連接能有效的防止旋渦、共振斷裂、閃蒸、顆粒沖刷、氣蝕等苛刻問題。

    4.刮刀特點：黑水、灰水在高溫下容易結焦，如果調節閥內件設計工藝不合理容易卡死閥芯，不能正常工作造成停車危險性，超達公司研發了防卡死功能，在共振套內腔設計了刮刀功能有效的刮去閥芯表面的結焦使調節閥不會卡死，保證了設備正常運轉，大大提高了經濟效益和安全性。

    5.流道：閃蒸系統進出口流道在高壓差工作下易出現沖刷、閃蒸、氣蝕、硬裂等問題，本公司在進出口流道及變徑區采用了熱壓式鑲嵌整體碳化鎢解決了進出口流道沖刷、閃蒸、顆粒沖刷、氣蝕、硬裂等技術問題。

    6.墊片與填料：墊片為石墨金屬纏繞墊；填料為石墨填料。

    7.維護：閥門維護時只要打開閥蓋后同時帶出閥芯，維護簡便。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

角式調節閥標準規范

 設計制造標準：API、GB、JB
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

角式調節閥零件部件材料

角式調節閥結構外形尺寸
