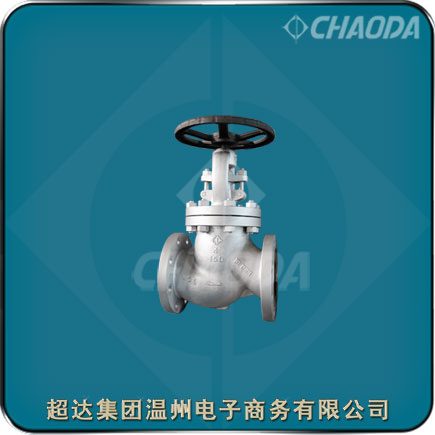

Class150鑄鋼截止閥

    Class150鑄鋼截止閥的閥體與閥蓋一般采用螺柱+螺母連接；中法蘭密封墊片一般采用不銹鋼+柔性石墨纏繞墊片；超達集團生產的Class150鑄鋼截止閥一般采用柔性石墨成型填料，也可采用PTFE填料、加金屬絲的柔性石墨成型填料或復合填料，確保閥桿處的可靠密封；可采用碟型彈簧加載的填料壓緊機構，使填料的密封更加可靠；Class150鑄鋼截止閥均有上密封結構設計；根據閥體材料的不同，閥座可選擇堆焊鍛造材料、不銹鋼材料、合金；Class150鑄鋼截止閥只適用于全開和全關，不能用來調節流量。

    截止閥“低進高出”和“高進低出”，是指截止閥結構外形，沿著閥桿向下看與閥桿同軸向下凸起的部分為“低”，旁邊與閥腔相連稍靠上（相對于“低”而言）的通道為上。截止閥一般的介質流向是低進高出，這是根據截止閥內腔的結構要求的。截止閥靠旋轉手輪，使閥桿上升和下降，帶動閥瓣作平行于介質流向的直線位移，達到啟閉的目的。手輪按順時針方向旋轉，工作介質由閥瓣下方通道進入。截止閥開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。

型號：JA41、JA641、JA941等
口徑：NPS?～NPS18、DN15～DN450
壓力：Class150、PN20
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、齒輪傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江出口名牌

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

Class150鑄鋼截止閥簡介

    Class150鑄鋼截止閥適用于Class150、PN20的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，超達集團的Class150鑄鋼截止閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。Class150鑄鋼截止閥的驅動方式為手動、齒輪傳動、氣動或電動。Class150鑄鋼截止閥一般采用法蘭連接，也可采用對焊連接。

    Class150氣動鑄鋼截止閥采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制截止閥，操作方便、靈活。氣缸使用介質：壓縮空氣，氮?dú)狻＝Y(jié)構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封。Class150氣動鑄鋼截止閥閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品。“超達”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

Class150鑄鋼截止閥產品特點

    超達研制生產的Class150鑄鋼截止閥閥體與閥蓋一般采用螺柱＋螺母連接。中法蘭墊片采用不銹鋼＋柔性石墨纏繞墊片或金屬環墊。可根據用戶需要選擇柔性石墨成型填料、PTFE、加各種金屬絲的柔性石墨成型填料或復合填料。可以采用碟形彈簧加載的填料壓緊機構。具有上密封結構，輔助密封。閥座采用鍛造閥座、不銹鋼閥座，密封面堆焊用戶規定的合金。閥桿采用整體鍛造結構。閥桿螺母一般采用ASTM A439 D2材料或銅合金材料制作。

    美標鑄鋼截止閥可以安裝管道的任何位置上，介質可在任意方向通過。DN250以上采用先進的多密封，雙支架，采用導向運動（能極大提高抗水錘沖擊）、介質從上方進入，交好解決了大口徑截止閥啟閉力距大，密封無法關嚴，填料室跑冒、漏等問題，有力提高了閥門各項性能與使用范圍。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

Class150鑄鋼截止閥應用標準

 設計制造標準：BS 1873、ASME B16.34、API 602
 結構長度標準：ASME B 16.10
 連接法蘭標準：ASME B 16.5
 試驗檢驗標準：API 598、ISO 5208

鑄鋼截止閥零部件材料

Class150鑄鋼截止閥結構尺寸
